力士樂壓力傳感器HM20-23/050-C-K35-N，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

力士樂REXROTH壓力傳感器 HM 20-2X/050-C-K35-N

R901342022 HM20-2X/050-C-K35

R901342022 HM20-21/050-C-K35

R901342022 HM20-22/050-C-K35

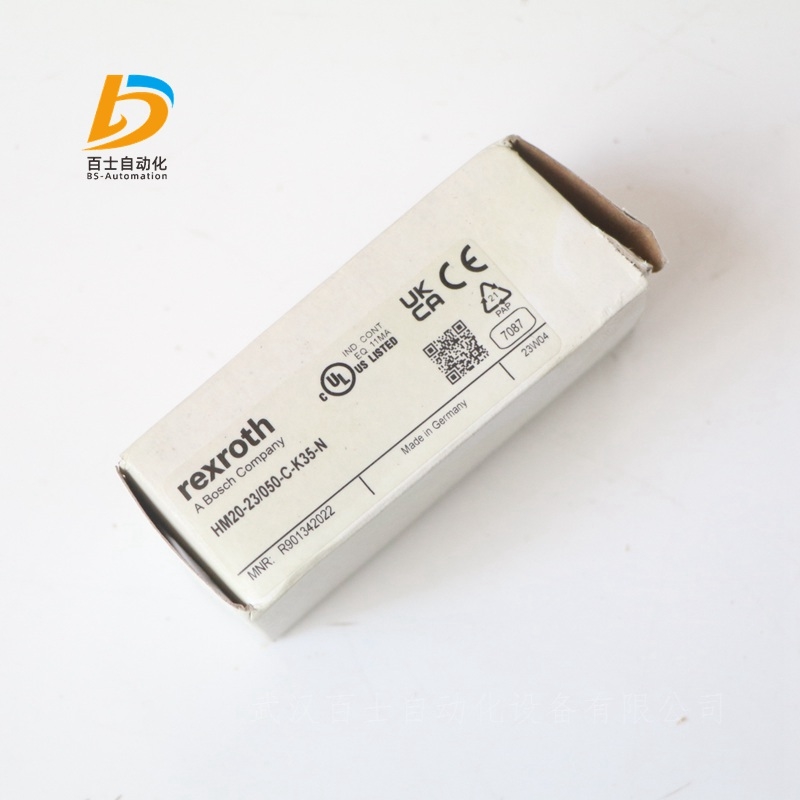

R901342022 HM20-23/050-C-K35-N

壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 50 bar，4 針設備插頭 M12x1，A 編碼，節流元件

信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。

薄膜測量池

模擬量輸出：4 … 20 mA

液壓接口 G1 / 4

壓力通道內的節流元件

4 針設備插頭，M12x1，A 編碼

連接圖外螺紋 G1/4

壓力 [bar]50

輸出信號4 … 20 mA

電源電壓24 VDC

電插頭4 針設備插頭，M12x1，A 編碼

指示否

電氣連接說明4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101

符合性說明CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液壓油HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）

密封元件NBR

重量 [kg]0.0605

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂適合液壓應用的壓力傳感器

HM20

組件系列 2X

測量液壓系統壓力

8 個測量范圍，大 630 bar

帶薄膜測量單元的傳感器

與介質接觸的組件由不銹鋼制成

高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全

特性曲線 <0.5 %

非重復性 <±0.05 %

環境溫度 –40 … +85 °C

船用認證 DNV 適用于所有帶電流輸出的型號

力士樂REXROTH壓力傳感器訂貨信息：

HM20-2X/400-C-K35-N

1、類型

HM20 →測壓變換器

2、生產系列號

2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）

3、大壓力值

10   →10 bar

50   →50 bar

100  →100 bar

160  →160 bar

250  →250 bar

315  →315 bar

400  →400 bar

630  →630 bar

4、輸出類型

C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）

H    →電壓輸出端 0.1 至 10 V

5、插頭類型

K35  →設備插頭，4 針，M12 x 1

N   →節流元件（相當于 0.3 mm噴嘴）

電纜束或電纜插座不在供貨范圍內；請另行訂購

技術數據：

重量：0.06kg

額定溫度范圍：-25 … +80℃

環境溫度范圍：-40 … +85℃

存儲溫度范圍：-40 … +80℃

壓力介質：HL、HLP、HFC、氮?dú)猓ù笤试S 300 bar）

介質溫度范圍：-40 … +90℃

正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸

噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸

運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸

壓力油口（確保排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E

外殼材料：V4A (1.4404)、PEI、HNB

材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR

節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。

節流材料：1.4305

緊固扭矩：

液壓接口

<400 bar：20 … 25Nm

≥400 bar：25 … 30Nm

連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm

使用壽命：6 千萬加載次數或 60000 h

電磁兼容性 (EMC)

EN 61000-6-2 / EN 61326-2-3

EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）

EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A

EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）

EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）

EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A

EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A

EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A

EN 61000-6-3 / EN 61326-2-3

EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）

EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）

電氣連接：連接器，4 極 M12 x 1，外殼上

防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）

符合性：

CE：根據 EMC 指令

UKCA：根據 "UK EMC Regulations

輸入：

電源：：24V

電流消耗：≤ 12mA

絕緣電阻：> 100MΩ(500 VDC)

輸出：

輸出信號：

電流：4 … 20mA

電壓：0.1 … 10V

設置時間 (10 ... 90 %)：< 1ms

特性曲線（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%

溫度系數

零位和范圍

額定溫度范圍內：< 0.1%/10 K

超出額定溫度范圍：< 0.2%/10 K

特定條件下的長期漂移（1 年）：< ± 0.1%

德國力士樂REXROTH壓力傳感器訂貨號和型號：

R901342022 HM20-20/050-C-K35

R901342022 HM20-21/050-C-K35

R901342022 HM20-22/050-C-K35

R901342024 HM20-21/100-C-K35

R901342025 HM20-21/100-H-K35

R901342025 HM20-22/100-H-K35

R901381345 HM20-21/160-C-K35

R901381347 HM20-21/160-H-K35

R901342033 HM20-21/400-C-K35

R901342035 HM20-21/630-C-K35

R901342036 HM20-21/630-H-K35

R901342026 HM20-22/250-C-K35

R901342027 HM20-21/250-H-K35

R901342027 HM20-22/250-H-K35

R901342033 HM20-22/400-C-K35

R901342022 HM20-2X/50-C-K35

R901342023 HM20-2X/50-H-K35

R901342023 HM20-22/050-H-K35

R901342024 HM20-2X/100-C-K35

R901342025 HM20-2X/100-H-K35

R901381345 HM20-2X/160-C-K35

R901381347 HM20-2X/160-H-K35

R901342026 HM20-2X/250-C-K35

R901342027 HM20-2X/250-H-K35

R901342029 HM20-2X/315-C-K35

R901342030 HM20-2X/315-H-K35

R901342033 HM20-2X/400-C-K35

R901342034 HM20-2X/400-H-K35

R901342024 HM20-20/100-C-K35

R901342025 HM20-20/100-H-K35

R901381345 HM20-20/160-C-K35

R901381347 HM20-20/160-H-K35

R901342026 HM20-20/250-C-K35

R901342027 HM20-20/250-H-K35

R901342029 HM20-20/315-C-K35

R901342030 HM20-20/315-H-K35

R901342033 HM20-20/400-C-K35

R901342034 HM20-20/400-H-K35

R901342034 HM20-22/400-H-K35

R901342038 HM20-23/315-F-C13-0,5-N

0811405545 HM18-1X/210-C-B/V0/0

0811405543 HM18-1X/210-C-R/V0/0

0811405541 HM18-1X/210-C-S/V0/0

0811405552 HM18-1X/210-D-R/V0/0

0811405531 HM18-1X/210-V-R/V0/0

0811405540 HM18-1X/210-V-S/V0/0

0811405559 HM18-1X/315-V-B/V0/0

0811405546 HM18-1X/350-C-B/V0/0

0811405544 HM18-1X/350-C-R/V0/0

0811405542 HM18-1X/350-C-S/V0/0

0811405553 HM18-1X/350-D-R/V0/0

0811405535 HM18-1X/350-N-B/V0/0

0811405557 HM18-1X/350-N-S/V0/0

0811405538 HM18-1X/350-N-S/V0/0

0811405532 HM18-1X/350-V-R/V0/0

0811405547 HM18-1X/350-V-S/V0/0

0811405556 HM18-1X/060-C-R/V0/0

0811405549 HM18-1X/060-C-S/V0/0

0811405533 HM18-1X/060-V-S/V0/0

0811405548 HM18-1X/100-C-S/V0/0

0811405537 HM18-1X/100-N-S/V0/0

0811405554 HM18-1X/100-V-S/V0/0

0811405539 HM18-1X/160-C-B/V0/0

0811405534 HM18-1X/200-N-B/V0/0

0811405536 HM18-1X/200-N-S/V0/0

HM17-1X/100-C/V0/0

HM17-1X/200-C/V0/0

HM17-10/100-C/V0/0

HM17-11/400-C/V0/0

HM17-10/200-C/V0/0

HM17-1X/050-F/V0/0

HM17-1X/100-H/V0/0

HM17-11/315-C/V0/0

HM17-11/450-C/V0/0

HM17-1X/250-H/V0/0

HM17-1X/400-C/V0/0

HM17-10/315-C/V0/0

HM17-1X/250-C/V0/0

HM20-11/100-C-K35

HM20-11/400-C-K35

HM20-1X/400-C-K35

HM20-1X/100-C-K35

HM20-10/250-C-K35

HM20-11/250-H-K35

HM20-11/400-H-K35

HM20-1X/400-H-K35

HM20-1X/100-H-K35

HM20-1X/250-H-K35

HM20-1X/250-C-K35

HM20-11/250-C-K35

HM20-11/100-H-K35

HM20-10/100-C-K35

HM20-10/100-H-K35

HM20-10/250-C-K35

HM20-10/250-H-K35

HM20-10/400-C-K35

HM20-10/400-H-K35

HM20-21/050-H-K35

力士樂REXROTH壓力傳感器

R901342023 HM20-22/050-H-K35

R901342023 HM20-2X/050-H-K35

R901342023 HM 20-2X/050-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 50 bar，4 針設備插頭 M12x1，A 編碼

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出0.1…10 V

液壓連接G1/4

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]50

輸出信號0.1…10伏

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH壓力傳感器

R901466597 HM20-2X/250-C-K35-N

R901466597 HM20-23/250-C-K35-N

R901342026 HM20-22/250-C-K35

壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載性能。

薄膜測量池

輸出4...20毫安

模擬輸出：4…20mA

液壓連接G1/4

壓力管中的節氣門元件

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]250

輸出信號4…20毫安

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.06

力士樂REXROTH壓力傳感器 HM20-2X/250-H-K35

R901342027 HM20-22/250-H-K35

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼

R901456333 HM 20-2X/250-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 250 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出0.1…10 V

液壓連接G1/4

壓力管中的節氣門元件

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]250

輸出信號0.1…10伏

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH壓力傳感器

R901342034 HM20-22/400-H-K35

R901342034 HM20-2X/400-H-K35

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼

R901466598 HM 20-2X/400-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 400 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載性能。

薄膜測量池

模擬輸出0.1…10 V

液壓連接G1/4

壓力通道中的節流元件

連接器4極，M12x1，A編碼

產品屬性

連接圖外螺紋G1/4

產品系列HM20

壓力[bar]400

輸出信號0.1…10伏

電源電壓24伏直流電

電氣連接器接頭，4極，M12 x 1，編碼A

電氣連接說明連接器，4極，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE–電磁兼容性2014/30/EURoHS指令2011/65/EU

液壓油HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH壓力傳感器HM20-2X/100-H-K35-N

R901342025 HM20-22/100-H-K35

R901342025 HM20-2X/100-H-K35

R901342025 HM20-2X/100-H-K35-N

R901342025 HM20-23/100-H-K35-N

壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出0.1至10 V

液壓連接G1/4

壓力通道中的節流元件

設備插頭4針，M12x1，A編碼

產品特性

連接尺寸外螺紋G1/4

產品系列HM20

壓力[bar]100

輸出信號0.1至10 V

電源電壓24伏直流電

電氣插頭設備插頭4針，M12 x 1，編碼A

電氣連接說明設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU

壓力流體HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.07

力士樂REXROTH壓力變送器HM 20-2X/100-C-K35-N

R901342024 HM20-21/100-C-K35

R901342024 HM20-2X/100-C-K35

R901342024 HM20-2X/100-C-K35-N

壓力變送器，模擬輸出4.20 mA，壓力范圍0.100 bar，設備插頭4針M12x1 A編碼，節流元件

動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。

薄膜測量池

模擬輸出：4至20mA

液壓連接G1/4

壓力通道中的節流元件

設備插頭4針，M12x1，A編碼

產品特性

連接類型外螺紋G1/4

壓力[bar]100

輸出信號4至20毫安

電源電壓24伏直流電

電氣插頭設備插頭4針，M12x1，A編碼

電氣連接說明設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101

符合性說明CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU

壓力流體HL、HLP、HFC、氮?dú)猓ǜ?00巴）

密封NBR

重量[kg]0.063

力士樂REXROTH壓力傳感器 HM20-2X/160-C-K35-N

R901381345 HM20-23/160-C-K35-N

壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 160 bar，4 針設備插頭 M12x1，A 編碼，節流元件

信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。

薄膜測量池

模擬量輸出：4 … 20 mA

液壓接口 G1 / 4

壓力通道內的節流元件

4 針設備插頭，M12x1，A 編碼

連接圖外螺紋 G1/4

壓力 [bar]160

輸出信號4 … 20 mA

電源電壓24 VDC

電插頭4 針設備插頭，M12x1，A 編碼

指示否

電氣連接說明4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101

符合性說明CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液壓油HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）

密封元件NBR

重量 [kg]0.0606

力士樂REXROTH壓力傳感器 HM 20-2X/100-C-K35-N

R901342024 HM20-22/100-C-K35

R901342024 HM20-23/100-C-K35-N

壓力傳感器，帶模擬輸出 4 … 20 mA，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件

信號上升時間短 < 1 ms 用于動態壓力控制。所有與介質接觸的部件均由不銹鋼制成。測量精度高 < 0.5% FS。出色的過載和爆裂行為。

薄膜測量池

模擬量輸出：4 … 20 mA

液壓接口 G1 / 4

壓力通道內的節流元件

4 針設備插頭，M12x1，A 編碼

連接圖外螺紋 G1/4

壓力 [bar]100

輸出信號4 … 20 mA

電源電壓24 VDC

電插頭4 針設備插頭，M12x1，A 編碼

指示否

電氣連接說明4 針設備插頭，M12 x 1，編碼 A 符合 EN 61076-2-101

符合性說明CE - 電磁兼容性 2014/30/EURoHS 指令 2011/65/EU

液壓油HL,HLP,HFC,氮?dú)猓ǜ哌_(dá) 300 bar）

密封元件NBR

重量 [kg]0.063

力士樂REXROTH液壓比例方向閥

R900917193 4WRA10EA60-2X/G24N9K4/V

公稱尺寸 10，符號 EA，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號EA

連接類型底板安裝

標稱流量[l/min]60

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量2.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]4.35

力士樂REXROTH液壓比例方向閥

R900954066 4WRA10W1-30-2X/G24K4/V

公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號W1

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.95

力士樂REXROTH液壓比例方向閥

R900908299 4WRA10W1-30-2X/G24N9K4/V

公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號W1

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.96

力士樂REXROTH液壓比例方向閥

R900954067 4WRA10W1-60-2X/G24K4/V

公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號W1

連接類型底板安裝

標稱流量[l/min]60

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.96

力士樂REXROTH液壓比例方向閥

R900575765 4WRA10W1-60-2X/G24N9K4/V

公稱尺寸 10，符號 W1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖 ISO 4401-05-04-05

產品系列 4WRA10

工作壓力[bar]315

大流量[l/min]75

滑閥符號符號W1

連接類型底板安裝

標稱流量[l/min] 60

尺寸 10

驅動類型 帶外部電子設備的電氣

端口數量 4.

切換位置數量 3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.96

力士樂REXROTH液壓比例方向閥

R900577424 4WRA10W30-2X/G24K4/V

公稱尺寸 10，符號 W，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖

ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]6.02

力士樂REXROTH液壓比例方向閥

R900922441 4WRA10W30-2X/G24N9K4/V

公稱尺寸 10，符號 W，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號W

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.92

力士樂REXROTH液壓比例方向閥

R900902097 4WRA10E60-2X/G24N9K4/V

公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]60

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.96

力士樂REXROTH液壓比例方向閥

R900954062 4WRA10E1-30-2X/G24K4/V

公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

大流量[l/min]75

滑閥符號符號E1

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.9

力士樂REXROTH液壓比例方向閥

R900908297 4WRA10E1-30-2X/G24N9K4/V

公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖 ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E1

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.98

力士樂REXROTH液壓比例方向閥

R900954063 4WRA10E1-60-2X/G24K4/V

公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E1

連接類型底板安裝

標稱流量[l/min]60

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.99

力士樂REXROTH液壓比例方向閥

R900908978 4WRA10E1-60-2X/G24N9K4/V

公稱尺寸 10，符號 E1，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E1

連接類型底板安裝

標稱流量[l/min]60

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.9

力士樂REXROTH液壓比例方向閥

R900954060 4WRA10E30-2X/G24K4/V

公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.94

力士樂REXROTH液壓比例方向閥

R900921739 4WRA10E30-2X/G24N9K4/V

公稱尺寸 10，符號 E，電氣帶外接電子元件，24 V DC

工業液壓閥在高性能范圍內，根據液壓符號可靠控制油流方向。

滑閥

直接驅動

帶隱蔽式輔助驅動裝置

產品屬性

連接圖ISO 4401-05-04-05

產品系列4WRA10

工作壓力[bar]315

流量[l/min]75

滑閥符號符號E

連接類型底板安裝

標稱流量[l/min]30

尺寸10

驅動類型帶外部電子設備的電氣

端口數量4.

切換位置數量3.

電源電壓24伏直流電

電氣連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR

密封FKM

重量[kg]5.98

力士樂壓力傳感器HM20-23/050-C-K35-N
